Tuto : Installation d’un module Fibaro RGBW dans une sphère multicolore (Shinny) de chez Alinéa

Bonjour à tous,

Aujourd’hui je vais vous proposer un article vous permettant d’installer un module Fibaro RGBW que vous pouvez trouver chez Domadoo, dans une sphère multicolore de chez Alinéa.

L’installation de ce module est très simple et va vous permettre de contrôler les couleurs ainsi que leurs intensités avec un contrôleur domotique (ex: Vera3, Fibaro Home Center 2, Eedomus…).

Tout d’abord, nous allons commencer par le démontage de la lampe.

Le socle de celle-ci est vissé sur le dôme : il faut donc le bloquer et le tourner dans le sens contraire des aiguilles d’une montre.

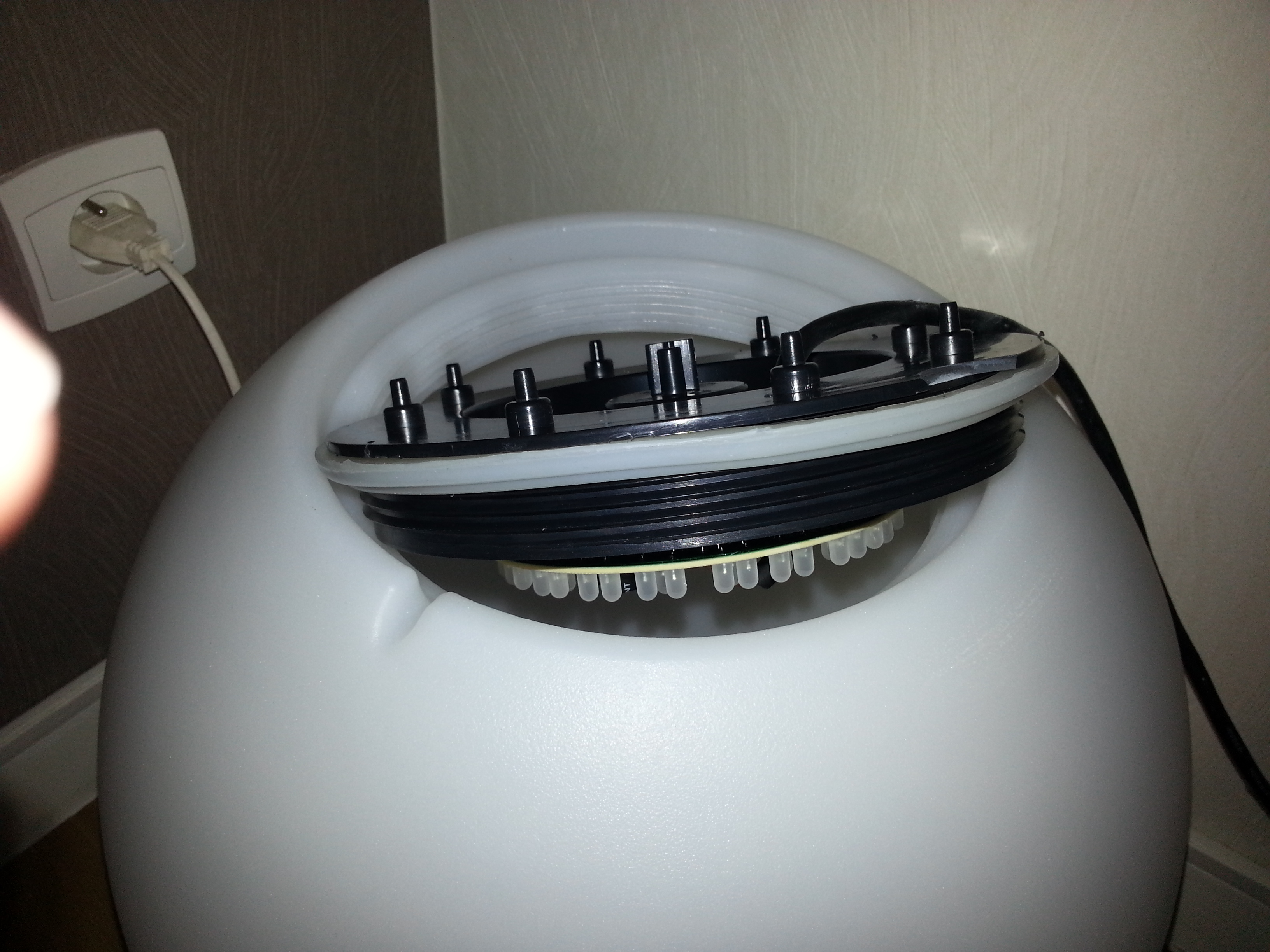

20140304_181713

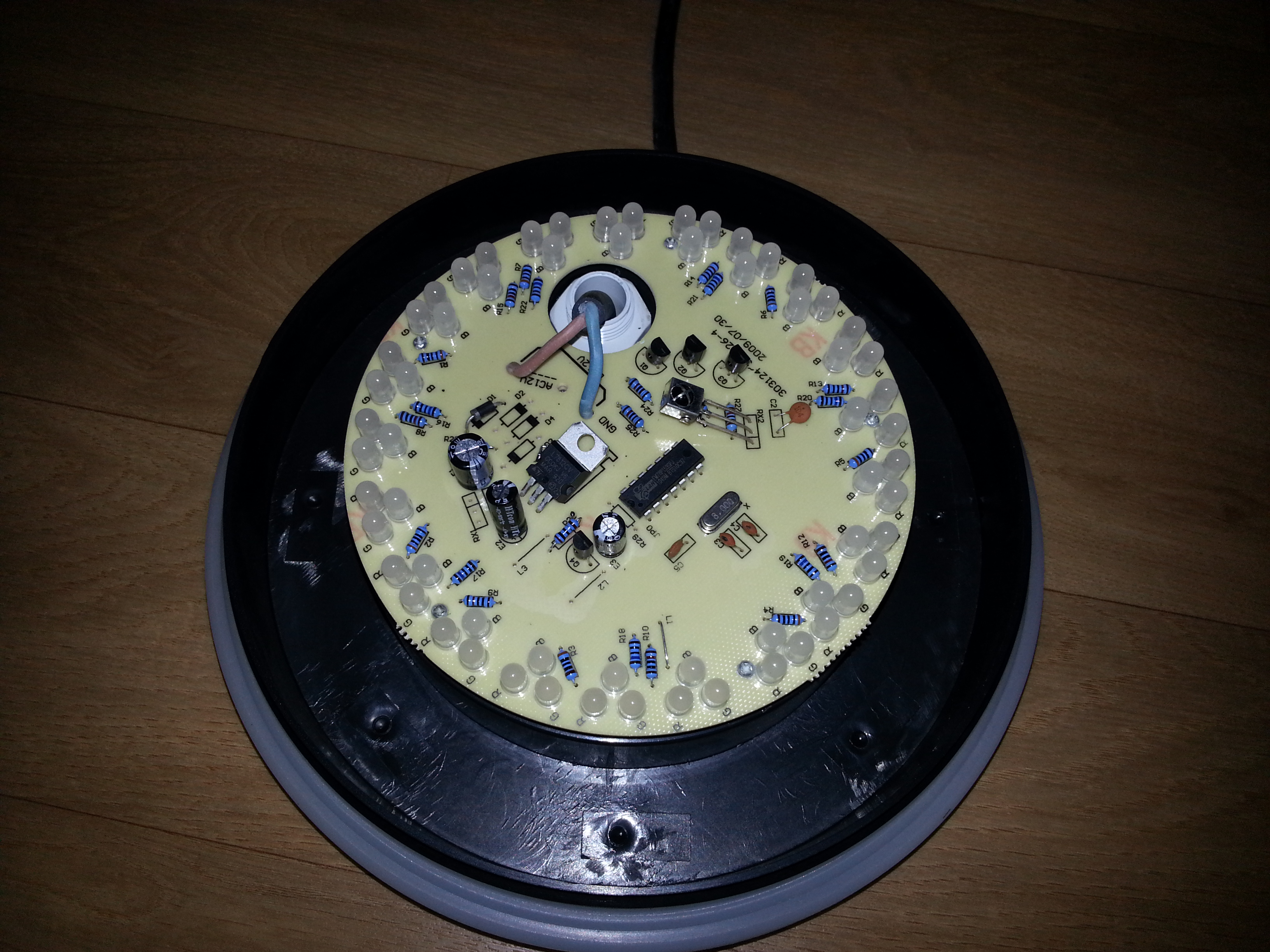

20140304_181724

Une fois le socle dévissé, il faut maintenant enlever les vis qui maintiennent le circuit électronique afin de pouvoir baliser les 4 pistes qui permettent de contrôler les leds R, G, B (Rouge, Vert, Bleu pour les francophones :)).

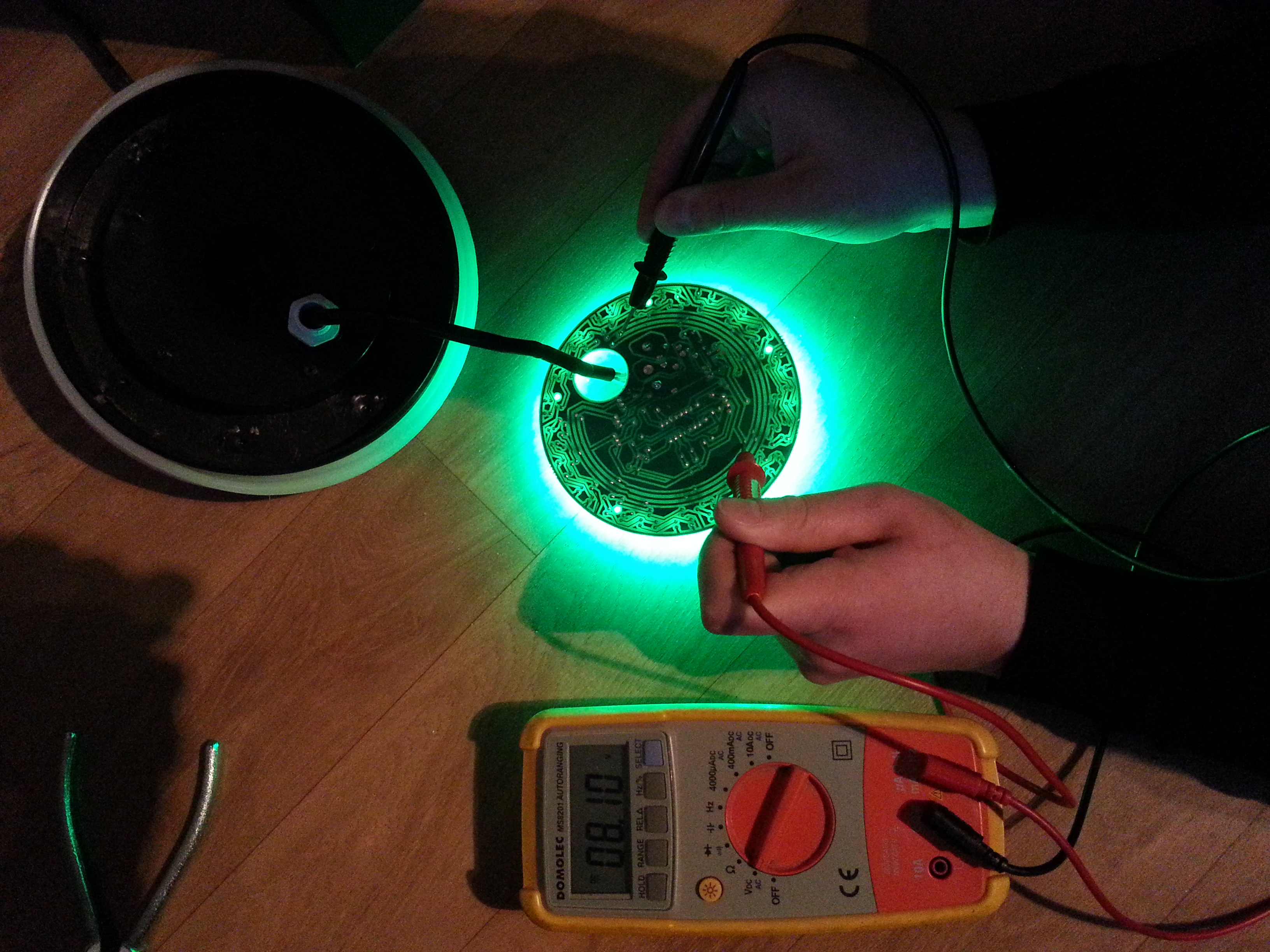

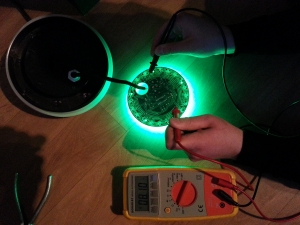

Nous allons maintenant nous munir d’un testeur et mettre la lampe sous tension afin de pouvoir différencier les bornes qui correspondent aux leds.

20140304_182648

20140304_183220

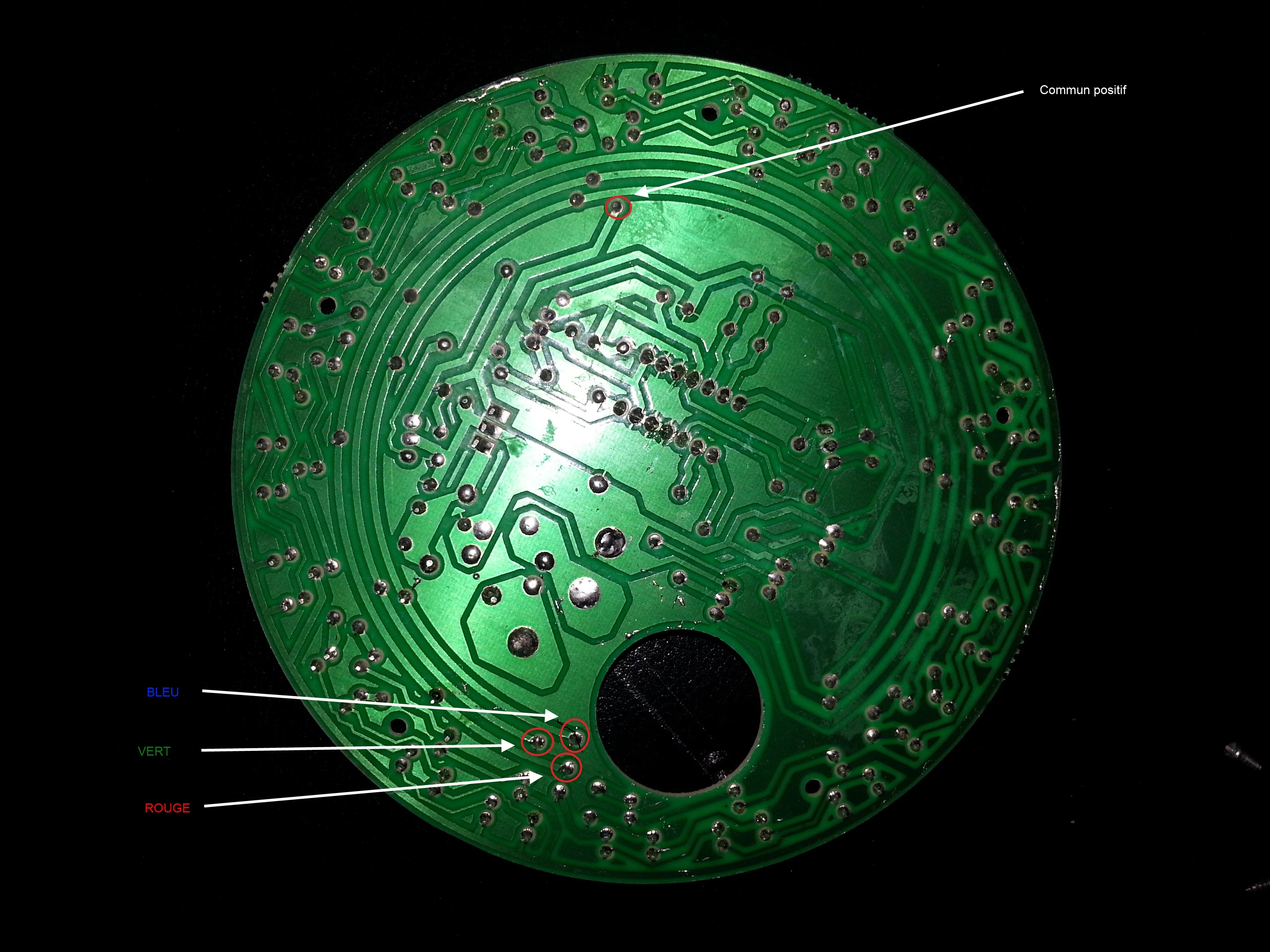

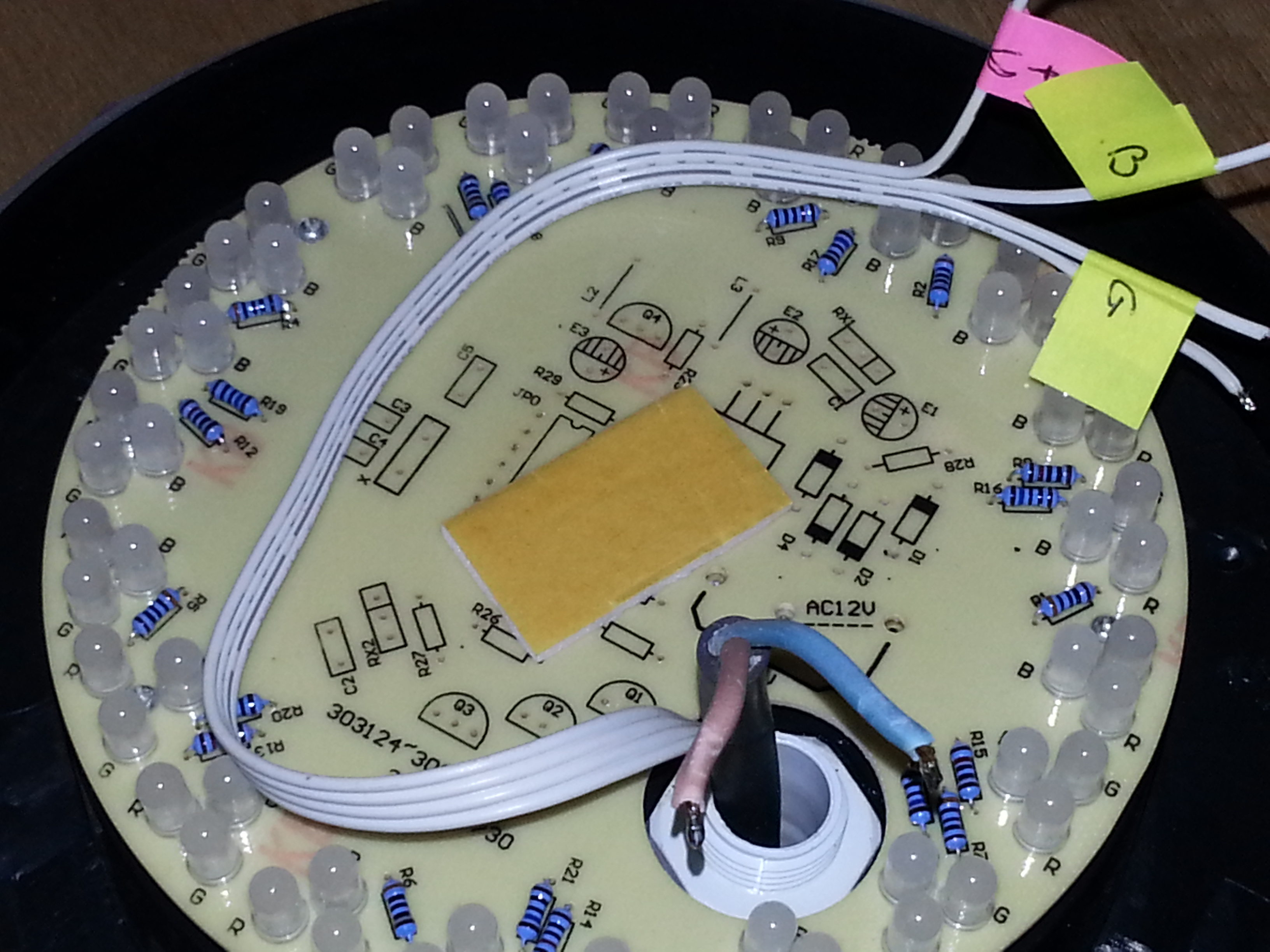

Une fois les bornes repérées, nous allons souder des fils sur celles-ci afin de pouvoir brancher notre module Fibaro RGBW.

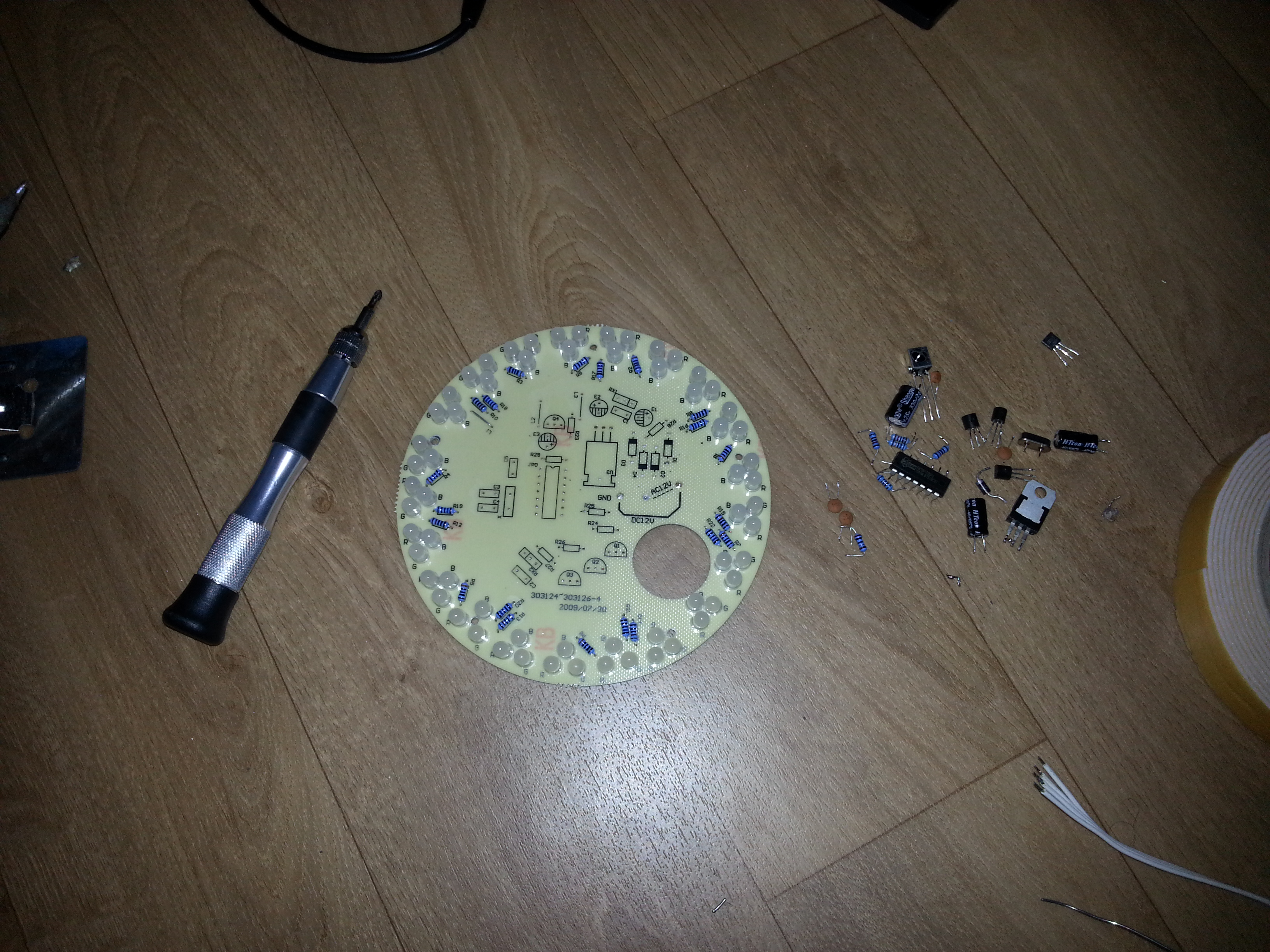

Pour mettre notre module Fibaro, j’ai décidé de faire un peu de place sur le circuit électronique. J’ai donc enlevé la totalité des composants qui permettaient de contrôler la lampe avec une télécommande infrarouge.

20140304_183826

20140304_184950

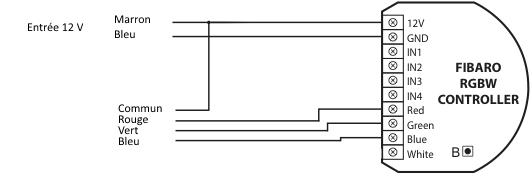

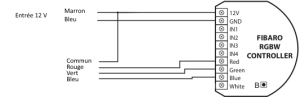

Fibaro_RGBW_LED_RGB

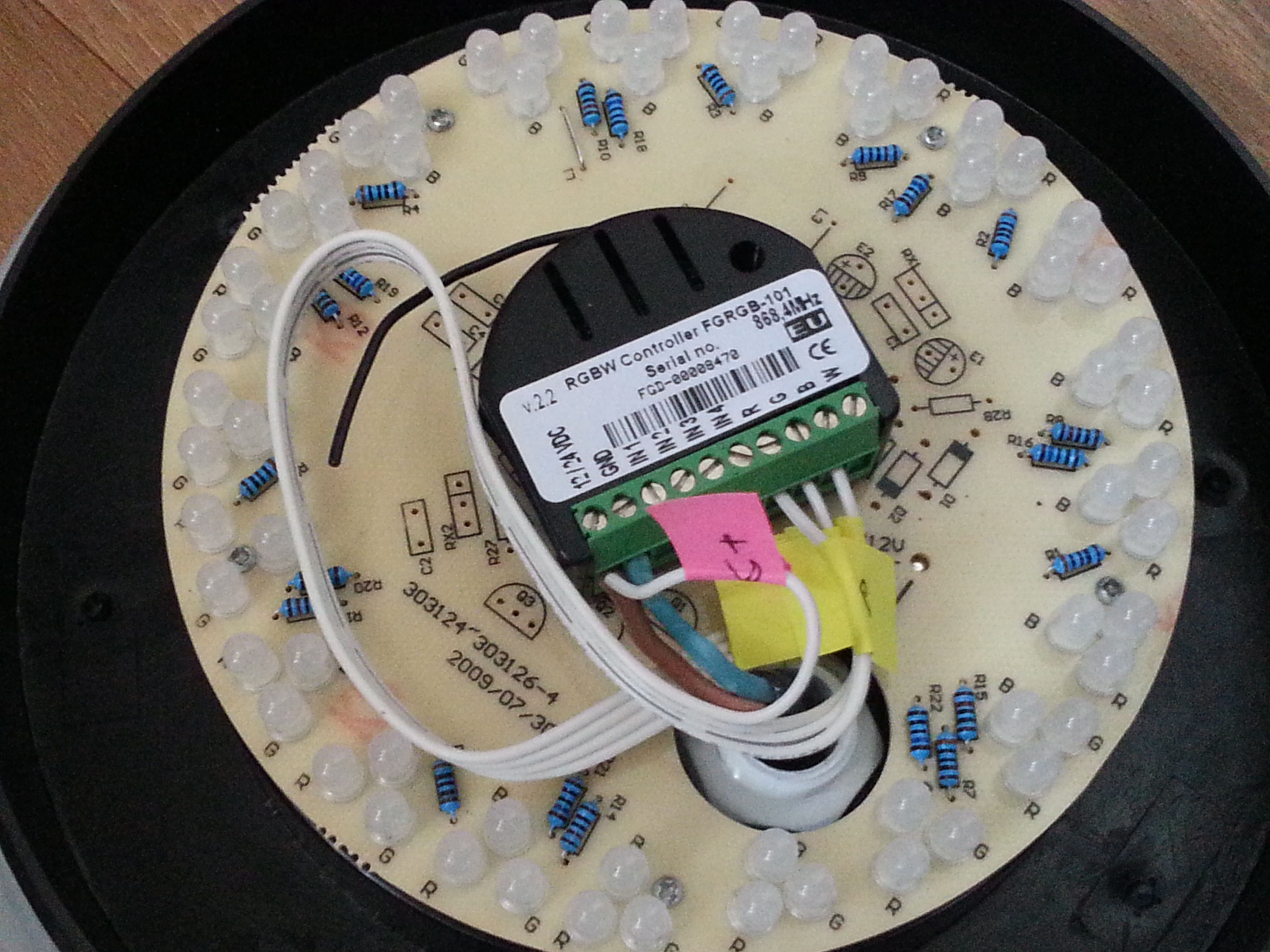

Une fois le module Fibaro branché et fixé, vous pouvez  refermer la lampe.

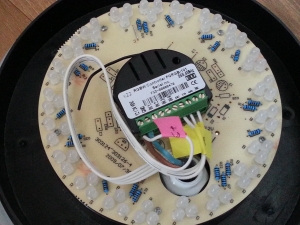

20140306_123602

Dans un prochain article, je vous expliquerais comment gérer le changement de couleur avec le contrôleur domotique Vera 3.

Voici une petite vidéo de démonstration du rendu final avec l’interface domotique MyVera et un plugin maison permettant de choisir la couleur souhaitée :

A bientôt.
